連載十一 | “源牌自控”為中國樓控夢想而來
2021-02-26
冷輻射空調系統一經采用，就成為珠江城最精彩的一頁，因為他們知道冷輻射系統的好處：溫度恒定、濕度恒定、全置換通風，而且冷輻射不需要動力，沒噪音，非常安靜，完全滿足了人們對美好生活的追求。
從傳統的新風處理機加風機盤管，到后來的變風量系統，到珠江城的冷輻射加變風量系統，珠江城的空調系統包括了冷輻射，包括了風機盤管，包括了變風量系統……稱珠江城的空調系統為“空調博物館”毫不為過。
但是，這個“空調博物館”不僅規模世界最大，而且在高溫高濕的亞熱帶地區如此應用，技術風險大，對工程質量有極為苛刻的要求，其困難程度超過了很多人的想象。整個空調系統的控制非常復雜，因此空調自控系統的設計必須根據空調工藝的需求進行量身設計開發。
冷輻射是珠江城項目最大的亮點，也是項目眾多新技術應用中最難、最關鍵的系統，因為其新技術多、規模調試難度大且周期長、亞熱帶首次應用、配合專業單位多。
最重要的是，冷輻射在北歐，由于相對濕度很低，不用擔心結露。但華南地區最高濕度達到99%，應用冷輻射系統相比傳統的獨立VRN空調和全空氣系統最大的風險在于，在溫度既定、并能有效控制的前提下，末端冷輻射天花板是否會結露！
結露，意味著這套系統在珠江城項目的失敗。而珠江城，只允許成功，不允許失敗。
而空調，最講究的自然是控制。要滿足冷輻射需要，必須要對控制系統把好關。冷輻射這個新技術，使得珠江城所有人都很警覺，一定不能馬虎，一定要找一個很好的控制，否則容易結露。在這個問題上，不再是人云亦云，人們也不敢輕易隨大流。
天花板是否結露，取決于應用該系統的空間內，不斷變化的濕度能否獨立被及時、精確地控制。如果在單個氣密性極佳的房間內使用冷輻射系統，可以憑借少量的濕度傳感器和較少的VAV BOX變風量系統控制點，合理化供應均勻的新風量，消除室內濕負荷，達到精確而及時地實現理想濕度的效果，避免金屬天花板結露，并滿足室內空氣衛生環境。
但是，珠江城項目的冷輻射系統，應用規模非常大。它的控制難點一個是控制點數多，有25000個點，2500多個VAV BOX，一個VAV BOX，里面要檢測溫度、濕度、風閥的開度、送風的風量等10個點，點數一多，整個系統包括數據庫反應速度會變慢，通信會變慢，運行之后軟件是否能承受這么多個點？

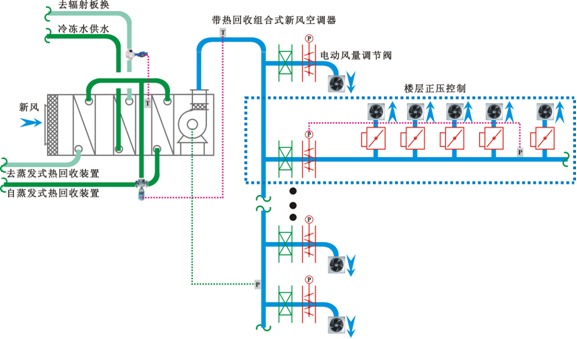

VAV BOX控制模式
第二個難點就是工藝上的了，暖通工藝和自控編程怎么結合？整個珠江城暖通的設計從冷源機房開始，一環套一環，所有的冷凍水怎樣能夠梯級利用，怎樣能夠減少輸送的能耗（一般大樓的空調供水7℃， 回水12℃，5℃溫差。珠江城的是6℃供水，16℃回水，10℃溫差。一般5℃溫差的大樓，要供100噸的水，才能滿足大樓的需求，現在是10℃溫差，只要供50噸就行了，水泵從輸送能耗來說，就可以節省一半了。當然要實現10℃溫差，就不是簡單的風機盤管就能實現的）？怎樣能夠在高溫高濕環境下避免結露，新風怎么除濕，除濕之后很冷的空氣如何加熱？所有的控制其實都是環環相扣的，這又是一個難點。
最終都是為了保證每個房間的溫度特別是濕度要控制好，保證不結露。保證不結露，項目就成功了一大半。
如果珠江城想要完成它設計的初衷，樓宇自控系統是跨不過去的門檻，是不可輕視的挑戰。
珠江城，有得選擇嗎？
