連載三十七 | “源牌自控”為中國樓控夢想而來
2021-09-03
對于這次中標，“源牌自控”表現得很從容，它早已經準備好了， 只等一聲令下，以實際行動證明業主們的選擇是正確的，它不會辜負業主的這份信任。
針對能源大廈的實際情況，和珠江城項目一樣，采取了變風量空調結合PLC樓控的思路。

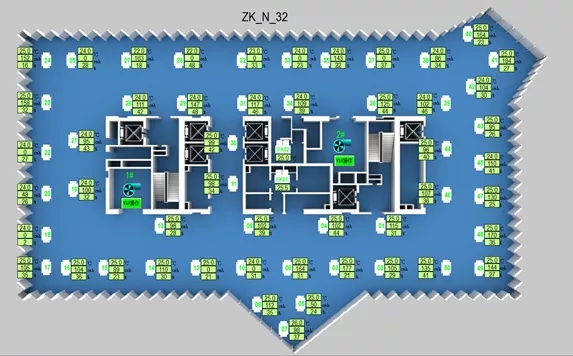

變風量樓層分布界面
變靜壓控制
在南、北塔樓寫字樓部分，源牌采用VAV變風量空調系統，其中核心產品就是源牌自主研發的品牌產品——變風量一體化末端裝置VAV- TMN，共計約1600套。樓層控制系統依然是可靠穩定的工業級PLC控制器，而其控制策略，則是源牌最先進、最節能的自主創新技術——變靜壓控制策略，實現了對電動水閥、電動風閥等執行器以及溫濕度、二氧化碳、PM2.5等室內參數的監控，從而保證節能前提下健康、舒適的空氣品質。

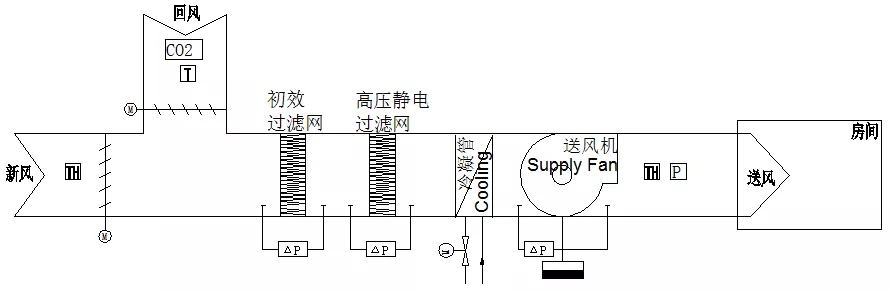

與珠江城不同，塔樓辦公室采用的是不分內外區的單風道變風量全空氣系統，末端變風量裝置共由1605臺源牌VAV和436臺風機盤管組成。在南塔屋頂，北塔的20層、28層和屋頂均設置了兩臺新風機組。新風由這些新風機組集中處理后，送至各層空氣處理機組的回風口。每層除設有兩臺組合式空氣處理機組外，還有新風支管安裝電動調節風閥， 以改變新風量。
裙樓的具體設計又有不同。大空間區域起用了低風速定風量全空氣系統，新風由外墻百葉或新風豎井引入，與集中回風混合，接著一起通過空氣處理機組進行處理，之后再送至空調區域。與此同時，裙樓小隔間商鋪、辦公及北塔商務會所則采用風機盤管加新風系統。
至于最重要的自控系統方面，源牌依然采用PLC控制系統，它的優點已不用復述：通信速度快速、穩定，編程能力功能強大；上位機畫面功能全面，開發難度小，維護方便。該項目2018年5月投入使用，自動控制調試所有參數均滿足或高于設計要求。
后來，深圳能源大廈自控總工趙秀紅曾感嘆道：“在這么多參建單位中，在安全、質量、進度與合作等方面，源牌表現都是最好的，項目團隊素質非常高。”
2018年8月31日，由中建二局主辦，源牌科技、西門子聯合協辦的深圳能源大廈變風量空調系統調試及運行評審會在鵬城順利召開。深圳建科院暖通總工吳大農、廣東省建筑設計院暖通總工廖堅衛、華南理工大學建筑設計院暖通總工陳祖銘等廣州、深圳兩地多位行業專家，及項目業主單位與顧問公司代表應邀出席此次評審會。已經是源牌科技總經理的張勁松和工程中心總經理胡良軍等參加了本次會議。
評審會專家組一行實地視察深圳能源大廈項目的具體情況。在大樓內，他們親身切實地感受到了高質量的辦公環境。在源牌變風量空調系統下，這里安靜而鮮潔，溫煦而宜人。在空調控制中心，他們又查看了系統運行情況及大廈各房間反饋的環境實時參數，發現控制系統響應時間、控制效果等均達到設計要求。此情此景，讓專家組對控制系統的穩定性、可靠性贊不絕口。
參觀項目只是第一步。之后，專家組移步大中華喜來登酒店召開評審會，由專家組成員推薦的吳大農擔任本次評審委員會組長，廖堅衛、陳祖銘擔任副組長。隨后，源牌項目部的代表胡良軍，就項目實施過程的技術進行總結匯報，詳細介紹了項目基本情況、系統設計目標、項目產品選型及配置、項目實施過程、項目運行數據，向與會專家詳細展示了項目建設過程及取得成績，從數據層面進一步佐證了實地調研的感受：

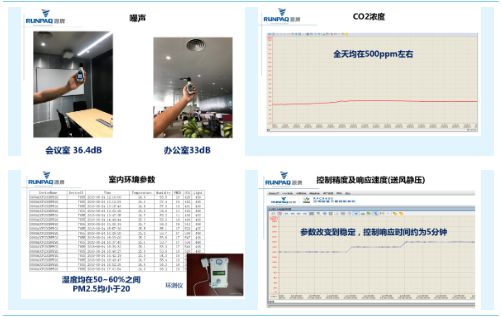

安靜無噪，室內噪音小于40 dB，會議室36.4 dB，辦公室33 dB；空氣溫煦干燥，精準的溫濕度控制均保持在體驗最舒適的數值左右，誤差極小；新風干凈新鮮，PM2.5均小于20；節能，變靜壓控制節能率達28.2%……
以上種種，均達到甚至優于設計指標的調試結果。專家組在結合現場情況及匯報內容的討論中，也一致認同了這一結果。這一切都離不開精度高、響應快、噪聲低、阻力小的“源牌自控”。
