連載二十二｜源牌冰蓄冷技術設計與應用
2023-03-10
主要設備選型
本節以預設30%蓄冰率為例介紹主要設備選型方法。由于大部分項目實際方案設計是按預設蓄冰率的方法進行系統配置，因此設計程序上和是2.2.4章節冰蓄冷系統設計中計算方法有所不同，可以認為是倒算法，流程如下：先預設蓄冰率→然后計算蓄冰量→進行雙工況主機配置計算→進行基載主機配置計算→然后根據主機樣本或廠家提供的選型計算書進行主機選型匹配→最后根據主機實際選型參數，進行系統整體配置（主機和蓄冰裝置）校核驗證和微調確定。
蓄冰裝置及制冷主機配置
1）蓄冰裝置配置
本項目設計日全日負荷為47733RTH，按30%蓄冰率則蓄冰裝置配置容量為：14320RTh。
2）雙工況制冷主機配置
根據夜間小時總蓄冰量為14320RTh，雙工況主機蓄冰效率系數預估為0.64，進行雙工況主機配置計算，雙工況主機空調工況計算容量為2797RT,制冰工況計算容量為1790RT。
3）基載主機配置
基載主機配置容量按低谷電時間供冷要求進行配置，考慮6:00~8:00供冷負荷要求，配置一臺700RT離心式基載主機。
4）根據主機樣本進行主機選型確定
根據樣本及配置容量計算，選擇2臺空調工況1398RT（11/6℃）、制冰工況868RT（-6/-2.5℃）的離心式雙工況主機；根據夜間負荷特點配置1臺700RT（13/6℃）離心式基載主機。
5）根據蓄冰盤管樣本進行蓄冰裝置選型確定
根據主機夜間蓄冰工況蓄冷量計算， 8小時總蓄冰量為13888RTh（蓄冰率約29%）。取5%放大系數，則蓄冰盤管的名義配置容量為14600RTh。盤管阻力8.0mH2O，盤管承壓1.0MPa。

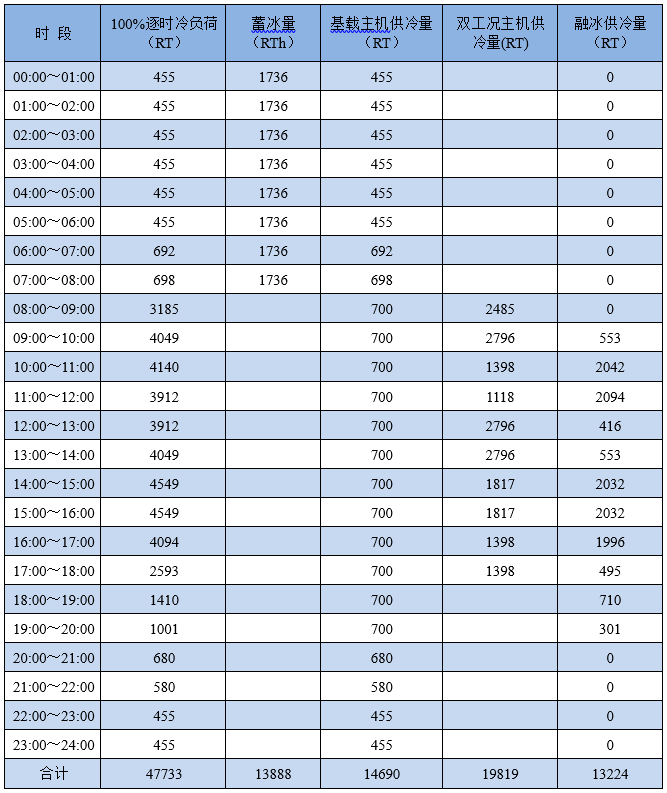

6）通過負荷平衡計算，進行主機及蓄冰裝置選型校核
參數校核：
1）總融冰量≤總蓄冷量*0.95；
2）最大小時放冷速率≤15%；
3）蓄冰率約為29%，接近30%。
滿足設計要求。
乙二醇—水板式換熱器選型
冰蓄冷系統與末端空調冷凍水系統采用板式換熱器隔開，板式換熱器容量按空調逐時負荷尖峰值扣除基載主機出力來計算。
本項目尖峰負荷為設計負荷日的14:00~15:00及15:00~16:00時，空調負荷為4549RT，扣除基載主機700RT后，板換最大需求換熱量為3849RT；板換匹配主機臺數設為2臺，單臺板換的設計換熱量1925RT，考慮1.1倍的安全系數，單臺實際配置板換選型容量7445kW，一次側供回液溫度4/11℃，二次側供回水溫度6/13℃，板換最大壓降設計為5.0mH2O。?
