連載二十八｜源牌冰蓄冷技術設計與應用
2023-04-21
冷熱源系統主要設備選型計算及配置清單

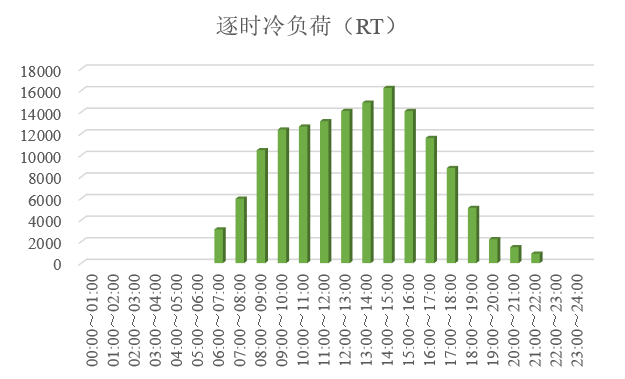

1#能源站服務園區設計日逐時冷負荷如下表（圖）：

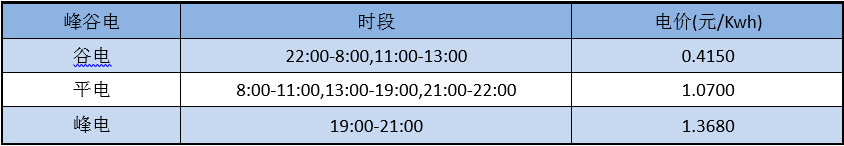

冰蓄冷空調分時電價
1）主機及蓄冰設備配置
根據園區的電價政策，經經濟效益分析，蓄冰率約為31%時系統效益較好，基于這一準則，蓄冰工況主機裝機容量為43060RTh，基于主機及機房的具體尺寸，本項目配置5臺雙工況主機。因谷電06:00~08:00有較大的空調冷負荷，基于蓄冰率并未減少系統的復雜度，本系統配置時考慮在此段時間內停止蓄冰改為雙工況主機制冷，按約克主機選型，單臺制冷工況6330kW（1800RT），制冰工況3786kW（1077RT）。
蓄冰裝置的設計容量43080RTh，配置容量46848RTh。
本系統同時配置一臺地源熱泵機組（制冷量713kW，制熱量712kW），滿足能源站所在大樓的空調負荷需求。
本項目設計負荷日的負荷平衡表
2）板式換熱器選型
尖峰負荷時間段（14:00~15:00），雙工況主機空調工況及融冰供冷分別承擔的冷負荷為9000RT及7230RT，分別為系統供能期內的最大值。主機板換及融冰板換分別按此值選型?？紤]到控制上的對應性，主機板換及融冰板換的臺數分別為5臺，單臺額定換熱量分別為6331 kW、5086 kW，考慮一定5%左右裕量，選型換熱量分別為：6700kW及5400kW。主機板換
3）乙二醇溶液泵選型
乙二醇溶液泵的流量取雙工況主機的蓄冰工況的額定流量與空調供冷工況的流量較大值，揚程按水系統計算并按《蓄能空調工程技術標準》JGJ158-2018中的對應管徑乘以附加值，常用水泵臺數同主機對應，并考慮一臺備用，泵變頻。
4）融冰水泵的選型
常用融冰水泵臺數同融冰板換臺數對應，一臺備用，水泵變頻，泵的流量按融冰最大供冷負荷7230RT及承擔溫度4℃（6.5-2.5）計算確定，水泵揚程按管道實際路由計算。
5）管網冷凍水泵
管網冷凍水泵臺數為6臺，其中一臺備用，水泵變頻，泵的流量按融冰最大供冷負荷7230RT及承擔溫度4℃（6.5-2.5）計算確定，水泵揚程按管道實際路由計算。
6）熱源系統配置
基于計算熱負荷，本站配置5臺額定制熱量5.6MW的常壓燃氣熱水鍋爐，熱水循環泵流量及板換響應熱負荷計算確定。
7）其他輔助設備選型
冷卻水泵、冷卻塔及其他配套設備按常規計算方法確定。
青山湖科技城1#能源站設備配置清單
